項目背景:

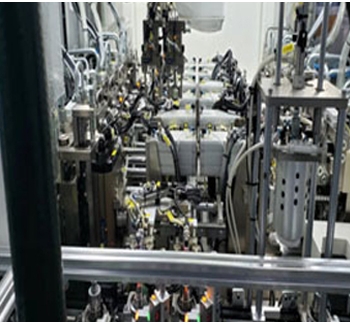

OCV閥自動組裝測試臺：共40多道工序，大概工序分為，閥芯組裝、外觀檢測、閥體壓裝、測試等自動工序。

采用的技術亮點：

系統開發基于Labview平臺，一個電腦通過NI PCI卡采集通信

動作控制：裝夾，調整，閥開關等。

數據采集及通訊：使用了NI PCI系統作為核心控制部件，可以完成數據采集，模擬量輸出控制，數字輸入輸出控制等功能。

測試系統的核心是NI_PCI采集裝置，通過NI的提供底層協議，測試程序可以方便可靠的訪問PCI系統及其擴展的硬件模塊, 專為便攜式傳感器測量系統而設計。

多功能I/O卡 （ PCI-6229）

32AI, 250 kS/s, 16-Bit Resolution, ±10 V數字輸入狀態，用于力矩，轉速等信號采集。

48 DI/O如設備操作面板上開關量、一些開關量傳感器的輸出狀態，如位置傳感器、閥狀態傳感器等。

用于控制系統設備的輸出狀態，如果設備操作面板上指示燈，電磁閥的開關狀態，構建測試回路的繼電器控制等。
